Minyak Paksa Dan Penyejuk Air Paksa Untuk Transformer

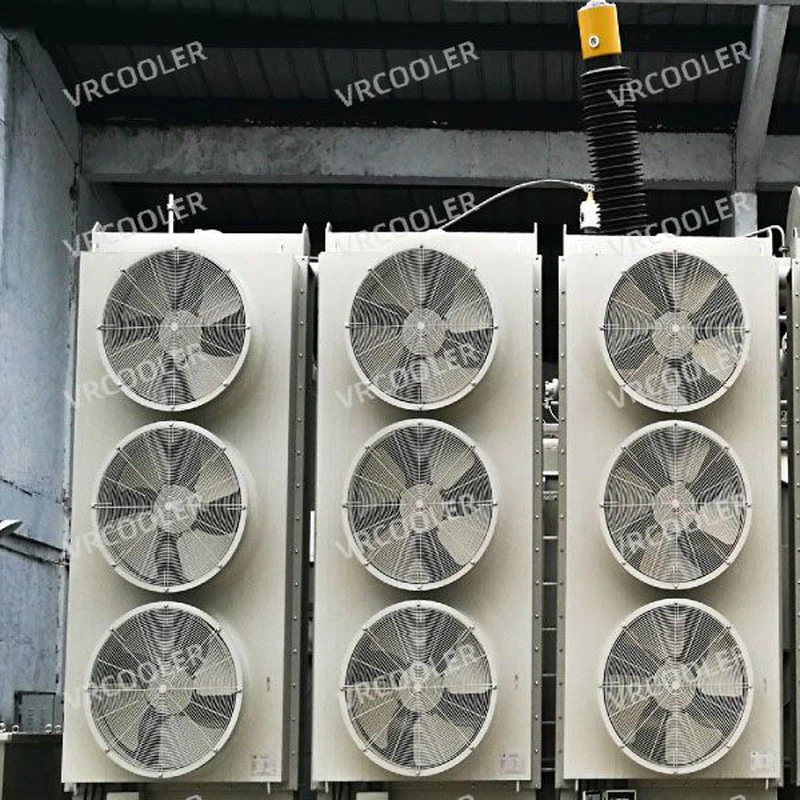

 Paksa-Penyejuk Minyak (FOC)

(I) Prinsip Kerja

-Penyejuk minyak paksa adalah berdasarkan logik teras "peredaran paksa + penyejukan udara", memecahkan pergantungan penyejukan peredaran minyak semula jadi pada perbezaan suhu. Dengan memacu aliran minyak secara aktif untuk mempercepatkan peredaran, mereka meningkatkan kecekapan pelesapan haba dengan ketara. Menurut piawaian International Electrotechnical Commission (IEC) 60076-2:2011, kaedah penyejukannya dikodkan sebagai OFAF (Oil Forced-Air Forced), bermaksud peredaran minyak paksa dalaman dan peredaran udara paksa luaran. Semasa operasi, pam tenggelam khusus mengekstrak minyak panas dari lapisan atas tangki, menekannya, dan menghantarnya ke berkas tiub pelesapan haba badan yang lebih sejuk. Pada masa yang sama, kipas penyejuk dimulakan, memaksa udara mengalir dengan pantas di atas permukaan tiub pelesapan haba. Melalui pengaliran haba dan perolakan, haba dalam minyak panas dengan cepat dipindahkan ke udara. Minyak pengubah yang disejukkan mempunyai suhu yang lebih rendah dan ketumpatan yang meningkat, mengalir kembali ke bahagian bawah tangki pengubah melalui paip penyambung yang lebih rendah untuk menyejukkan semula teras dan belitan, membentuk gelung pelesapan haba peredaran minyak paksa yang lengkap yang secara berterusan mengeluarkan haba yang dijana semasa operasi peralatan.

(2) Komposisi Struktur

Penyejuk minyak paksa terutamanya terdiri daripada badan penyejuk, pam tenggelam, kipas penyejuk, sistem paip minyak, kotak kawalan elektrik dan komponen perlindungan tambahan. Badan yang lebih sejuk biasanya menggunakan struktur sirip-tiub, dengan tiub pelesapan haba diperbuat daripada tiub kuprum atau aluminium yang tahan kakisan,-haba-tinggi, bersirip luaran untuk meningkatkan kawasan pelesapan haba. Pam tenggelam, sebagai sumber kuasa untuk peredaran minyak, mempunyai kecekapan tinggi, bunyi yang rendah, dan ketahanan terhadap kakisan minyak, memastikan peredaran minyak yang stabil. Kipas penyejuk kebanyakannya ialah kipas aliran paksi, dikawal oleh penderia suhu, bermula hanya apabila suhu minyak mencapai nilai yang ditetapkan, mencapai operasi penjimatan-tenaga. Kotak kawalan elektrik bertanggungjawab untuk kawalan keseluruhan pam minyak dan mula dan berhenti kipas, dan juga menyepadukan fungsi pemantauan suhu dan aliran minyak. Komponen perlindungan tambahan termasuk penunjuk aliran minyak dan isyarat tekanan berbeza, yang boleh mengeluarkan isyarat penggera sekiranya berlaku kegagalan peredaran minyak atau perbezaan tekanan air{10}}minyak yang tidak normal, memastikan keselamatan peralatan.

(3) Ciri teras dan senario aplikasi
Kelebihan teras penyejuk minyak paksa ialah kecekapan pelesapan haba yang tinggi. Berbanding dengan kaedah penyejukan udara tenggelam minyak (ONAF), kecekapan pelesapan haba mereka boleh ditingkatkan lebih daripada 30%, yang dapat memenuhi keperluan pelesapan haba transformer besar di bawah operasi beban tinggi; Strukturnya agak padat dan boleh dipasang terus pada badan pengubah, dengan jejak kecil dan beban kerja penyelenggaraan yang sederhana; Kebolehsuaian yang kuat, boleh melaraskan kapasiti pelesapan haba dengan menambah atau mengurangkan bilangan penyejuk berjalan mengikut perubahan dalam beban pengubah, dan mencapai pemadanan antara beban dan pelesapan haba.

Senario aplikasinya tertumpu terutamanya pada pengubah voltan tinggi-besar yang besar, terutamanya pengubah kuasa dengan tahap voltan 220kV ke atas dan kapasiti 120MVA ke atas, yang digunakan secara meluas dalam pencawang, loji kuasa, loji industri dan senario lain. Dalam senario khas seperti saluran tengah fleksibel lurus ke belakang-ke-stesen penukar, penyejuk minyak paksa bunyi-rendah juga digunakan untuk mengurangkan bunyi operasi, digabungkan dengan pam tenggelam-bunyi rendah, untuk meminimumkan kesan operasi peralatan ke atas persekitaran sekitar.

Penyejuk Air Paksa (FWC) untuk Transformer
(1) Prinsip kerja

Penyejuk air paksa menggunakan mod penyejukan paksa dwi iaitu "peredaran minyak paksa+penyejukan air", dan kaedah penyejukan standardnya dikodkan sebagai OFWF (Oil Forced Water Forced), yang bermaksud peredaran paksa minyak dalaman dan peredaran paksa air luaran. Logik teras adalah untuk menggunakan kapasiti haba tentu yang tinggi dan kekonduksian terma air berbanding udara, dan mencapai pelesapan haba yang cekap melalui-pertukaran haba air minyak. Semasa operasi, pam minyak tenggelam mengeluarkan minyak panas daripada tangki minyak pengubah dan menghantarnya ke-penukar haba air minyak (badan yang lebih sejuk). Pada masa yang sama, pam air beredar mengepam air penyejuk (kebanyakannya air beredar industri atau air sungai) ke saluran penukar haba yang lain. Minyak panas dan air penyejuk mengalir dalam arah yang bertentangan di dalam penukar haba, dan melalui pengaliran haba, haba dalam minyak panas dengan cepat dipindahkan ke air penyejuk; Minyak pengubah yang disejukkan mengalir kembali ke tangki minyak untuk terus mengambil bahagian dalam kitaran penyejukan, manakala air penyejuk yang menyerap haba dilepaskan dari penyejuk. Selepas rawatan penyejukan berikutnya, ia boleh dikitar semula atau dilepaskan terus, membentuk litar penyejukan dwi "peredaran minyak+peredaran air".

Perlu diingat bahawa semasa operasi, adalah perlu untuk memastikan tekanan minyak lebih tinggi daripada tekanan air. Jika tiub pertukaran haba pecah dan air memasuki minyak transformer, ia akan menyebabkan kerosakan penebat dan mencetuskan kemalangan bencana. Oleh itu, sistem ini mempunyai keperluan yang sangat tinggi untuk prestasi pengedap.

(2) Komposisi Struktur Struktur penyejuk air paksa adalah lebih kompleks daripada penyejuk minyak paksa, terutamanya terdiri daripada badan penyejuk, pam minyak tenggelam, pam air beredar, sistem paip air-minyak, kotak kawalan elektrik dan peranti perlindungan keselamatan. Badan penyejuk (penukar haba air-minyak) terdiri daripada satu ruang minyak dan dua ruang air. Ruang minyak diisi dengan tiub penyejuk yang padat, di mana air penyejuk mengalir. Ruang minyak luar dibahagikan kepada beberapa saluran dengan penyekat, memastikan minyak panas mengalir berliku-liku merentasi permukaan tiub penyejuk, meningkatkan kecekapan pertukaran haba. Ruang air dibahagikan kepada ruang atas dan bawah, dengan ruang air bawah dibahagikan lagi kepada dua rongga, membolehkan air penyejuk mengalir dua arah, seterusnya meningkatkan pelesapan haba. Sistem paip air-minyak dilengkapi dengan injap, penapis dan komponen lain untuk mengawal kadar aliran minyak dan air, menapis kekotoran dan mengelakkan penyumbatan paip. Selain penunjuk aliran minyak dan isyarat tekanan pembezaan, peranti perlindungan keselamatan termasuk pemantauan paras air dan komponen pemantauan tekanan air untuk memantau status operasi sistem peredaran air dalam masa nyata dan segera mengesan kebocoran, kekurangan air dan masalah lain.

(3) Ciri Teras dan Senario Aplikasi

Kelebihan terbesar penyejuk air paksa ialah kecekapan pelesapan haba yang sangat tinggi. Untuk kapasiti penyejukan yang sama, volumnya jauh lebih kecil daripada penyejuk minyak paksa, ia lebih ringan, dan beroperasi dengan bunyi yang lebih rendah (tiada bunyi kipas), memudahkan pemasangan dalaman dan menjadikannya sesuai untuk senario dengan bunyi yang ketat dan keperluan ruang. Pada masa yang sama, kesan pelesapan haba mereka kurang terjejas oleh suhu ambien, mengekalkan prestasi pelesapan haba yang stabil dalam-persekitaran suhu tinggi, menjadikannya sesuai untuk transformer yang beroperasi dalam keadaan beban tinggi dan suhu tinggi.

Had mereka terutamanya terletak pada kerumitan sistem yang tinggi, keperluan yang tinggi untuk kualiti air penyejuk dan kestabilan bekalan, keperluan untuk penyelenggaraan tetap sistem peredaran air, penambahan air penyejuk, penambahan antibeku, dan pembersihan penukar haba; dan jangka hayat sistem penyejukan air-yang agak pendek, menjadikannya sukar untuk mencapai jangka hayat yang sama seperti pengubah (biasanya 40 tahun hayat fizikal), meningkatkan kos penyelenggaraan kemudian dan kekerapan penggantian peralatan.

Senario aplikasi tertumpu terutamanya di kawasan yang mempunyai sumber air yang banyak dan saliran yang mudah, seperti transformer utama dalam bangunan loji kuasa hidro; dan di tempat yang mempunyai ruang terhad dan keperluan bunyi yang ketat, seperti pencawang bawah tanah, pencawang di kawasan teras bandar dan pusat data. Ia juga boleh digunakan untuk menyejukkan pengubah ultra-besar untuk memenuhi keperluan pelesapan haba di bawah beban yang melampau.

Sebagai peralatan penyejukan teras transformer, penyejuk minyak paksa dan penyejuk air paksa, dengan struktur dan prestasi unik mereka, disesuaikan dengan senario aplikasi yang berbeza dan bersama-sama memberikan jaminan untuk operasi transformer yang selamat dan stabil. Penyejuk minyak paksa telah menjadi pilihan penyejukan arus perdana untuk transformer besar kerana strukturnya yang ringkas, penyelenggaraan yang mudah, dan kebolehsuaian yang kuat; Penyejuk air paksa memainkan peranan yang tidak boleh ditukar ganti dalam senario khas kerana kecekapannya yang tinggi dalam pelesapan haba, hingar rendah dan kekompakan.

Dengan pembangunan berterusan sistem kuasa, teknologi yang lebih sejuk akan terus dioptimumkan, dan kecerdasan, kecekapan dan penjimatan tenaga akan menjadi hala tuju pembangunan teras pada masa hadapan. Dalam aplikasi praktikal, adalah perlu untuk memilih dan menyeragamkan penyelenggaraan secara saintifik berdasarkan faktor seperti keperluan operasi dan persekitaran pemasangan transformer, menggunakan sepenuhnya kecekapan pelesapan haba sistem penyejukan, memanjangkan hayat perkhidmatan transformer, memastikan operasi sistem kuasa yang selamat, cekap dan stabil, dan menyediakan sokongan padu untuk penghantaran dan bekalan kuasa.
