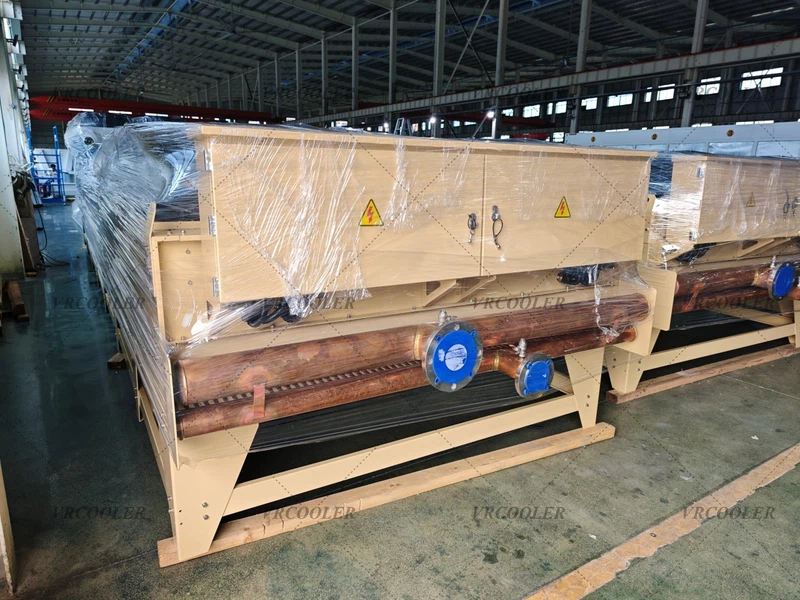

Penyejuk Kering Suhu Tinggi Dan Rendah Untuk Enjin Gas Jenbacher 620 GS N
一, Keperluan pelesapan haba dan titik sakit teras enjin gas Jenbacher 620 GS N
Enjin gas Jenbacher 620 GS N menggunakan susunan silinder 60 darjah berbentuk V dan reka bentuk 20 silinder, dengan anjakan omboh 124.75L. Apabila beroperasi pada kelajuan terkadar 1500rpm, proses pembakaran menghasilkan sejumlah besar haba. Pada masa yang sama, media yang berbeza seperti minyak enjin, cecair penghantaran, dan udara bertekanan perlu mengekalkan julat suhu yang berbeza, membentuk keperluan pelesapan haba zon berbilang suhu yang kompleks. Mengikut parameter teknikal model ini, litar suhu-rendah perlu meresap sehingga 169 kW haba dan terdapat ambang kawalan suhu yang jelas - suhu masuk maksimum 40 darjah , suhu air kembali 70 darjah dan suhu air masuk 90 darjah . Jika sistem penyejukan tidak dapat dipadankan dengan tepat, ia secara langsung akan menyebabkan beberapa siri bahaya operasi.
Kaedah penyejukan tradisional selalunya menggunakan struktur pelesapan haba tunggal, yang sukar untuk memenuhi keperluan suhu media yang berbeza: pelesapan haba yang tidak lengkap bagi-suhu tinggi boleh menyebabkan kepanasan terlampau blok silinder enjin, mengurangkan kecekapan pembakaran, malah menyebabkan kerosakan seperti haus omboh dan ubah bentuk kepala silinder; Penyejukan berlebihan media suhu-rendah akan meningkatkan penggunaan tenaga, mengurangkan kecairan minyak pelincir dan memburukkan lagi haus komponen mekanikal. Di samping itu, Jenbacher 620 GS N biasanya digunakan dalam ruang tertutup seperti bilik penjana. Peralatan penyejukan tradisional dengan mudah boleh membawa kepada pengumpulan haba di dalam bilik mesin, seterusnya menjejaskan kecekapan pelesapan haba. Pada masa yang sama, strukturnya yang besar dengan berat kering 12000kg juga meletakkan permintaan yang lebih tinggi pada fleksibiliti pemasangan dan kebolehsuaian spatial bagi peralatan penyejukan sokongan.
Berdasarkan ini, penyejuk kering mengasingkan suhu tinggi dan rendah, dengan kelebihan terasnya iaitu "pelesapan haba zon, kawalan suhu tepat dan kecekapan tinggi serta penjimatan tenaga", telah menjadi penyelesaian penyejukan optimum untuk enjin gas Jenbacher 620 GS N, memenuhi keperluan operasi stabil jangka panjang{1}} model ini dalam senario seperti penjanaan kuasa industri dan dengan sempurna.
2, Reka bentuk teras penyejuk kering suhu tinggi dan rendah serta logik penyesuaian Jenbacher 620 GS N
Penyejuk kering suhu tinggi dan rendah yang disesuaikan dengan enjin gas Jenbacher 620 GS N menggunakan reka bentuk modular dan dibahagikan kepada dua sistem bebas, litar suhu tinggi dan litar suhu rendah, yang sepadan dengan keperluan pelesapan haba yang berbeza bagi enjin, mencapai "pelesapan haba-atas permintaan dan kawalan suhu yang tepat". Logik reka bentuknya mematuhi sepenuhnya parameter teknikal dan ciri operasi model.
(1) Penyejuk kering suhu tinggi: memfokuskan pada pelesapan haba pembakaran teras
Penyejuk kering bersuhu tinggi-terutama bertanggungjawab untuk menghilangkan haba teras yang dijana semasa proses pembakaran enjin, menyesuaikan diri dengan-litar penyejukan suhu tinggi Jenbacher 620 GS N dan menyasarkan keperluan pelesapan haba komponen utama seperti blok silinder, kepala silinder dan omboh. Kemuncak reka bentuk terasnya terletak pada penggunaan tiub pertukaran haba yang cekap dan struktur sirip rata, yang meningkatkan kawasan pertukaran haba dan memudahkan pembersihan dan penyelenggaraan kemudian, memenuhi keperluan reka bentuk sistem penyejukan Jenbacher untuk "pembersihan mudah"; Medium pertukaran haba dipilih dengan penyejuk khusus yang sesuai untuk keadaan suhu tinggi, yang boleh menahan persekitaran suhu tinggi melebihi 90 darjah dan sepadan dengan sempurna dengan ambang suhu litar suhu tinggi enjin; Pada masa yang sama, ia dilengkapi dengan modul kawalan suhu pintar untuk memantau suhu penyejuk dalam masa nyata, melaraskan kelajuan kipas secara automatik, memastikan suhu silinder enjin stabil dalam julat kerja yang optimum, dan mengelakkan pengecilan kuasa yang disebabkan oleh terlalu panas - perlu diingatkan bahawa model ini akan mengalami pengecilan kuasa apabila suhu pengambilan melebihi 30}darjah yang berkesan dapat mengelakkan suhu tinggi ini, {{7}darjah yang berkesan, masalah.
(2) Penyejuk kering suhu rendah: memastikan operasi sistem tambahan yang stabil
Penyejuk kering bersuhu rendah-terutamanya direka untuk menyejukkan minyak pelincir enjin, bendalir penghantaran dan udara bertekanan, sepadan dengan-litar suhu rendah Jenbacher 620 GS N (beban pelesapan haba 169kW). Reka bentuknya memfokuskan pada "kawalan suhu jitu-suhu rendah" dan "pengoptimuman penggunaan tenaga". Litar ini menggunakan saluran pertukaran haba bebas, diasingkan sepenuhnya daripada litar-suhu tinggi, untuk mengelakkan gangguan haba daripada media suhu yang berbeza, memastikan suhu minyak pelincir stabil dalam julat yang sesuai, menjamin prestasi pelincirannya dan mengurangkan haus mekanikal yang disebabkan oleh berat badan 12000kg enjin; Pada masa yang sama, sebagai tindak balas kepada keperluan penyejukan udara selepas pengecasan turbo, suhu udara boleh dikurangkan kepada di bawah 40 darjah untuk meningkatkan ketumpatan udara, dengan itu meningkatkan kecekapan pembakaran bahan api dan membantu enjin mengekalkan kecekapan elektrik 45.0% dan kecekapan haba 41.6%. Selain itu, penyejuk kering bersuhu rendah-boleh direka bentuk untuk pemasangan jauh, meletakkan peralatan di luar bilik penjana untuk mengurangkan pengumpulan haba dan pencemaran bunyi di dalam bilik dengan berkesan, seterusnya mengoptimumkan persekitaran operasi bilik.
(3) Kelebihan penyesuaian keseluruhan: Mengimbangi kestabilan dan fleksibiliti
Selain reka bentuk pelesapan haba partition, penyejuk kering suhu tinggi dan rendah Jenbacher 620 GS N juga mempunyai berbilang ciri penyesuaian: ia menggunakan reka bentuk ringan dalam struktur, yang boleh disusun secara fleksibel mengikut ruang bilik komputer, dan sesuai untuk keperluan pemasangan berskala besar- model ini; Bahan khas dengan rintangan kakisan dan rintangan suhu tinggi dipilih untuk bahan, dan sesetengah model boleh dilengkapi dengan salutan khas untuk menyesuaikan diri dengan persekitaran khas seperti kawasan pantai dan memanjangkan hayat perkhidmatan peralatan; Dari segi kawalan, ia dipautkan dengan sistem kawalan enjin untuk mencapai-penyegerakan data masa sebenar. Ia boleh melaraskan kuasa penyejukan secara automatik mengikut perubahan dalam beban enjin (seperti daripada melahu kepada beban undian), mengelakkan penggunaan tenaga yang tidak berkesan dan menjajarkan dengan kedudukan teras model ini sebagai "cekap dan penjimatan tenaga-". Pada masa yang sama, penyejuk kering mengamalkan prinsip penyejukan kering, tanpa bergantung pada air penyejuk, mengelakkan masalah seperti penskalaan, kakisan dan kebocoran yang wujud dalam sistem penyejukan air tradisional, mengurangkan kos penyelenggaraan dan sangat serasi dengan konsep "60000 jam baik pulih pertama" Jenbacher 620 GS N sepanjang hayat-konsep.
3, Peranan teras dan nilai aplikasi penyejuk kering suhu tinggi dan rendah dalam Jenbacher 620 GS N
Dalam operasi sebenar enjin gas Jenbacher 620 GS N, penyejuk kering suhu tinggi dan rendah bukan sahaja "peranti penyejuk", tetapi juga sokongan teras untuk memastikan kestabilan unit, meningkatkan kecekapan operasi dan memanjangkan hayat peralatan. Nilai aplikasinya dicerminkan terutamanya dalam tiga aspek berikut.
(1) Pastikan operasi unit yang stabil dan elakkan risiko kerosakan
Sebagai enjin gas yang besar, komponen utama Jenbacher 620 GS N (blok silinder, kepala silinder, galas, dll.) sangat sensitif terhadap perubahan suhu. Turun naik suhu yang berlebihan boleh menyebabkan pengembangan terma yang tidak sekata dan pengecutan komponen, yang membawa kepada kegagalan pengedap, haus komponen dan kerosakan lain. Penyejuk kering suhu tinggi dan rendah dengan tepat mengawal suhu litar suhu tinggi dan rendah, memastikan semua komponen enjin sentiasa berada dalam julat suhu kerja yang optimum, dengan berkesan mengelakkan pengecilan kuasa dan penutupan yang disebabkan oleh terlalu panas, serta masalah seperti pemejalan pelincir dan peningkatan rintangan mekanikal yang disebabkan oleh penyejukan berlebihan. Sebagai contoh, dalam senario gabungan penjanaan haba dan kuasa, enjin perlu beroperasi pada beban penuh untuk masa yang lama, dan penyejuk kering suhu tinggi dan rendah dapat mengekalkan suhu sistem penyejukan secara stabil, memastikan operasi berterusan unit dan mengelakkan kesan kegagalan pelesapan haba terhadap kestabilan bekalan haba dan kuasa. Ini telah disahkan sepenuhnya dalam kes aplikasi rumah hijau lada Wijnen di Belanda - dalam projek ini, tiga unit Jenbacher 620 GS N bergantung pada sistem penyejukan yang cekap untuk mencapai bekalan tenaga yang stabil dan pemulihan dan penggunaan CO ₂.
(2) Meningkatkan kecekapan tenaga operasi dan mengurangkan kos operasi
Kecekapan keseluruhan Jenbacher 620 GS N adalah setinggi 86.5%, dan pelesapan haba yang cekap bagi penyejuk kering suhu tinggi dan rendah boleh memanfaatkan lagi potensi penjimatan tenaga-unit. Di satu pihak, pelesapan haba yang tepat bagi litar-suhu tinggi boleh memastikan pembakaran enjin yang mencukupi, mengurangkan sisa bahan api dan mengurangkan penggunaan bahan api berdasarkan nilai kalori rendah (9.5kWj/nm ³) (785nm ³/j); Sebaliknya, penyejukan tepat minyak pelincir oleh litar suhu-rendah boleh mengurangkan haus mekanikal, mengurangkan penggunaan minyak pelincir (penggunaan minyak pelincir khusus model ini ialah 0.30g/kWj) dan memanjangkan kitaran penggantian minyak pelincir. Pada masa yang sama, reka bentuk penyejukan kering tidak memerlukan pembinaan sistem peredaran air penyejuk, penjimatan penggunaan sumber air dan penggunaan tenaga operasi pam air beredar. Reka bentuk pemasangan jauh juga mengurangkan kos pengudaraan dan penyejukan dalam bilik mesin, dan{11}}operasi jangka panjang boleh mengurangkan kos operasi unit dengan ketara. Di samping itu, dengan menyejukkan dan meningkatkan udara, ketumpatan udara boleh ditingkatkan, yang boleh meningkatkan lagi output kuasa enjin dan memanfaatkan sepenuhnya kelebihan kuasa elektrik berkadar 3354kW.
(3) Memanjangkan jangka hayat peralatan dan mengurangkan kos penyelenggaraan
Hayat reka bentuk Jenbacher 620 GS N agak panjang, dan status operasi sistem penyejukan secara langsung mempengaruhi hayat perkhidmatan unit. Penyejuk kering suhu tinggi dan rendah menggunakan kaedah pertukaran haba kering, yang menghapuskan masalah penskalaan dan kakisan yang disebabkan oleh air penyejuk, dan boleh mengurangkan penyumbatan dan kehilangan komponen sistem penyejukan; Pada masa yang sama, reka bentuk modular menjadikan penyelenggaraan peralatan mudah, membolehkan penyelenggaraan berasingan litar suhu tinggi atau rendah tanpa menjejaskan operasi biasa enjin dan mengurangkan masa henti untuk penyelenggaraan. Selain itu, bahan tahan suhu tinggi dan tahan karat-yang dipilih untuk peralatan, serta struktur sirip yang mudah dibersihkan, memanjangkan lagi hayat perkhidmatan penyejuk kering, selaras dengan konsep reka bentuk "jangka hayat yang panjang, penyelenggaraan yang rendah" enjin dan mengurangkan kos penyelenggaraan keseluruhan kitaran hayat unit. Pada masa yang sama, sesetengah pembekal boleh menyediakan alat ganti percuma, sokongan teknikal video dan perkhidmatan-selepas jualan lain untuk meningkatkan lagi kemudahan penyelenggaraan peralatan.
4, Senario aplikasi dan pengesahan praktikal
Penyejuk kering suhu tinggi dan rendah yang disesuaikan dengan enjin gas Jenbacher 620 GS N, dengan kebolehsuaian yang sangat baik dan prestasi operasinya, telah digunakan secara meluas dalam pelbagai senario, termasuk stesen janakuasa tenaga teragih, penjanaan bersama pengeluaran industri dan-bekalan tenaga bangunan berskala besar. Dalam loji kuasa tenaga teragih, unit Jenbacher 620 GS N boleh mencapai operasi bersepadu "penjanaan kuasa+pemanasan". Penyejuk kering suhu tinggi dan rendah memastikan operasi unit yang stabil di bawah beban yang berbeza melalui kawalan suhu yang tepat, meningkatkan kecekapan penggunaan tenaga; Dalam pengeluaran perindustrian, model ini boleh menyediakan tenaga elektrik dan haba yang stabil untuk proses pengeluaran. Penyejuk kering suhu tinggi dan rendah boleh menyesuaikan diri dengan keadaan kerja kompleks persekitaran perindustrian, menahan gangguan daripada habuk, suhu tinggi, dan lain-lain, dan memastikan operasi berterusan unit; Dalam senario seperti penanaman rumah hijau dan pemanasan serantau, gabungan kelebihan haba dan kuasa unit boleh digunakan sepenuhnya, dan penyejuk kering suhu tinggi dan rendah memberikan jaminan penyejukan yang boleh dipercayai untuk -operasi stabil jangka panjang ini.
Daripada kes praktikal, di loji kuasa biojisim G ü ssing di Austria, unit Jenbacher 620 GS N menggunakan gas kayu sebagai bahan api dan bergantung pada pelesapan haba yang cekap bagi penyejuk kering suhu tinggi dan rendah untuk mencapai matlamat projek 100% bekalan tenaga boleh diperbaharui; Di kilang Beretto di Itali, gabungan sistem haba dan kuasa model ini telah mengurangkan kos bekalan tenaga kilang sebanyak 30% dengan jaminan penyejukan yang stabil. Kes ini mengesahkan sepenuhnya keserasian penyejuk kering suhu tinggi dan rendah dengan enjin gas Jenbacher 620 GS N, serta nilai terasnya dalam meningkatkan kestabilan operasi, mengurangkan kos dan mengoptimumkan penggunaan tenaga.
