Bagaimana Sistem Penyejukan Penjana Berfungsi?

Sistem penyejukan penjana mengeluarkan haba yang dihasilkan semasa operasi untuk melindungi penebat belitan, bearing, pengecas turbo dan komponen enjin. Prinsip kerja berbeza mengikut jenis penjana: genset sandaran diesel/gas kecil, penjana marin dan penjana turbo penyejukan hidrogen besar-(loji kuasa haba/nuklear).



1. Sistem Penyejukan Untuk Penjana Sandaran Diesel / Gas Asli (Paling Biasa)
Sumber Haba Teras
Haba pembakaran di dalam silinder enjin

Haba geseran dari aci engkol, galas

Udara termampat panas daripada pengecas turbo

Haba daripada pemegun penjana & belitan pemutar

Kitaran Kerja Penuh
Gelung Air Jaket (Penyejukan Utama Enjin) Pam air mengedarkan bahan penyejuk glikol bercampur melalui pelapik silinder enjin, kepala silinder dan manifold ekzos. Bahan penyejuk menyerap haba pembakaran dan mengalir ke radiator / penyejuk udara jauh. Udara ambien bertiup merentasi tiub bersirip untuk menghilangkan haba, kemudian cecair sejuk kembali ke enjin.

Cas Penyejukan Udara (Intercooler / Aftercooler) Udara termampat panas daripada pengecas turbo melalui cangkerang-dan-penyejuk udara pengecasan tiub. Air penyejuk di dalam tiub merendahkan suhu udara pengambilan, meningkatkan ketumpatan udara untuk meningkatkan kuasa dan mengurangkan pelepasan NOx.

Penyejukan Minyak Pelincir Minyak pelincir panas yang membawa haba geseran galas mengalir ke dalam penyejuk minyak. Bahan penyejuk atau udara ambien menyejukkan minyak sebelum ia beredar semula untuk melincirkan bahagian yang bergerak.

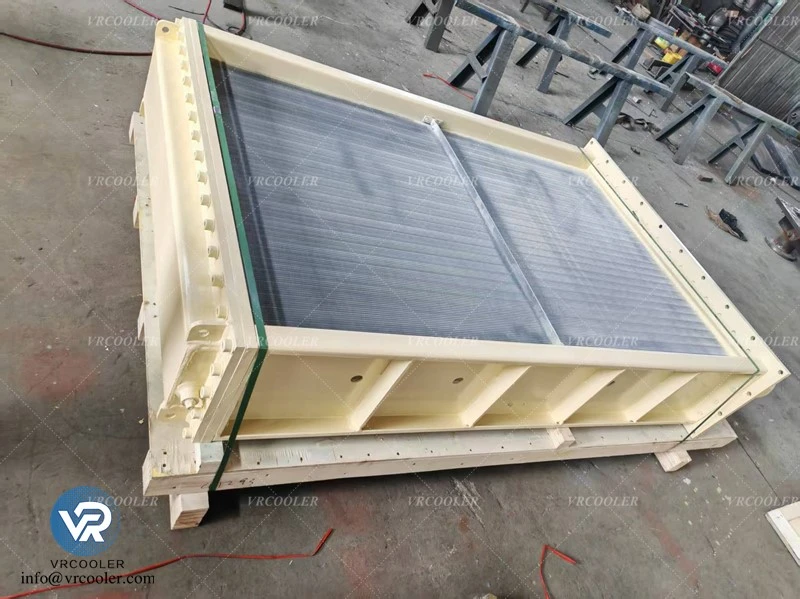

Penyejukan Udara Akhir Penjana Kipas terbina dalam-mengedarkan udara di dalam perumahan penjana untuk membawa haba belitan ke penyejuk udara luaran, mengelakkan penebat terlalu panas.

Dua Pilihan Susun Atur
Radiator Kompak: Dipasang terus pada enjin dengan kipas paksi.

Penyejuk Kering Jauh: Penukar haba-udara yang diasingkan untuk bilik enjin dalaman tanpa bekalan air penyejuk.



2. Sistem Penyejukan Penjana Marin (Unit Utama & Tambahan Kapal)
Reka bentuk litar-dwi untuk mengelakkan sentuhan air laut terus dengan bahagian logam enjin:

Gelung Dalaman Air Tawar Tertutup Air tawar Glikol beredar melalui enjin, penyejuk udara cas dan penyejuk minyak untuk menyerap haba.

Gelung Luar Air Laut Pam air laut menarik air laut ke bahagian kulit selepas penyejuk/intercooler marin, memindahkan haba daripada gelung air tawar dan mengeluarkan air laut suam ke laut.

Ikatan tiub CuNi digunakan untuk menahan kakisan garam air laut dan kekotoran organisma laut.



3. Hidrogen Besar-Penjana Turbo Disejukkan (200MW–1000MW Loji Terma / Nuklear)
Hidrogen mempunyai kecekapan pemindahan haba yang jauh lebih tinggi daripada udara, digunakan untuk penjana-tinggi.

Prinsip Kerja
Hidrogen panas beredar di dalam bingkai penjana, menyerap haba besar daripada belitan stator, rotor dan teras besi.

Hidrogen panas mengalir melalui penyejuk permukaan hidrogen sirip-tiub. Air penyejuk mengalir di dalam tiub kuprum / CuNi dan menghilangkan haba hidrogen.

Hidrogen yang sejuk dan tumpat mengalir kembali ke penjana dalam kitaran tertutup untuk mengawal suhu dalaman secara berterusan.

Menyokong Gelung Penyejukan Tambahan
Sistem Penyejukan Air Pemegun: Gegelung pemegun berongga menggunakan-air ternyahion tulen untuk menyejukkan terus belitan; unit penyejukan air stator mengeluarkan haba daripada gelung air DI.

Penyejuk Minyak Pengedap: Menyejukkan hidrogen-minyak pengedap sisi untuk mengekalkan kelikatan yang betul, membentuk penghalang minyak untuk menghentikan kebocoran hidrogen di sepanjang aci penjana.

Gelung air penyejukan sekunder: Memindahkan haba buangan daripada penyejuk hidrogen dan mengelak penyejuk minyak ke sistem air beredar loji.

4. Pemampat Udara Alat Penyejukan Motor
Untuk pemampat udara yang menyokong sistem kawalan penjana: Udara beredar dalaman di dalam motor menyerap haba penggulungan, kemudian melalui penyejuk udara tiub-sirip. Air penyejuk di dalam tiub menyejukkan udara, yang dikitar semula ke motor untuk mengelakkan penutupan terlalu panas bekalan udara instrumen.

Tujuan Teras Umum Semua Sistem Penyejukan Penjana
Pastikan penebat belitan dalam had suhu selamat untuk memanjangkan hayat perkhidmatan dan mengelakkan kerosakan.

Menstabilkan kelikatan minyak enjin dan mengelakkan pengkarbonan minyak.

Meningkatkan kecekapan pembakaran dan mengurangkan bahan pencemar ekzos.

Hilangkan bintik panas yang menyebabkan keletihan logam, keretakan tiub atau kebocoran hidrogen.

Dayakan operasi beban penuh-berterusan jangka panjang-untuk penjana siap sedia, marin dan stesen janakuasa.
